Схема питания: от аккумулятора в багажник идет кабель +/- сечением 2,5 кв.мм. (белый),
оттуда возвращается в центральную консоль (для питания монитора) кабель +/- сечением 1 кв.мм. (белый).

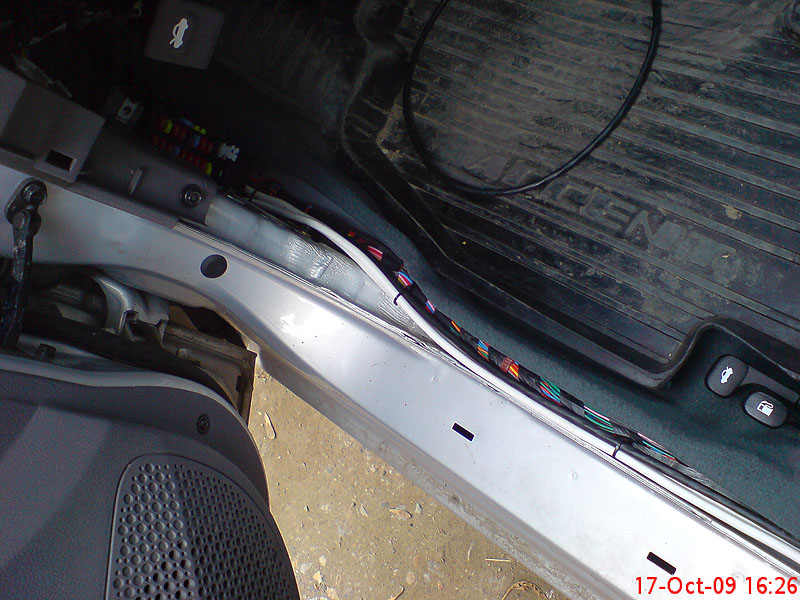

Питание проложено по левому борту, там же на всякий случай проложена четырехпарная экранированная FTP (черная).

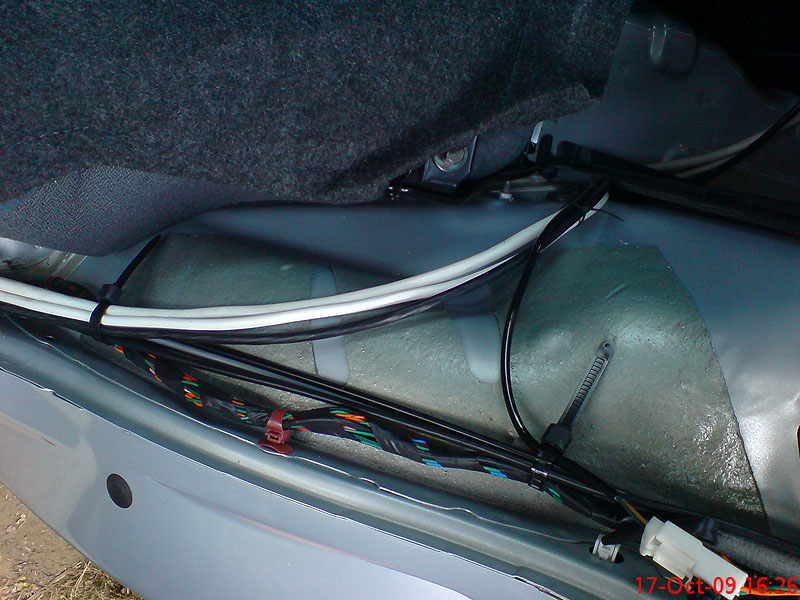

В багажнике кабели выходят из под боковой обшивки.

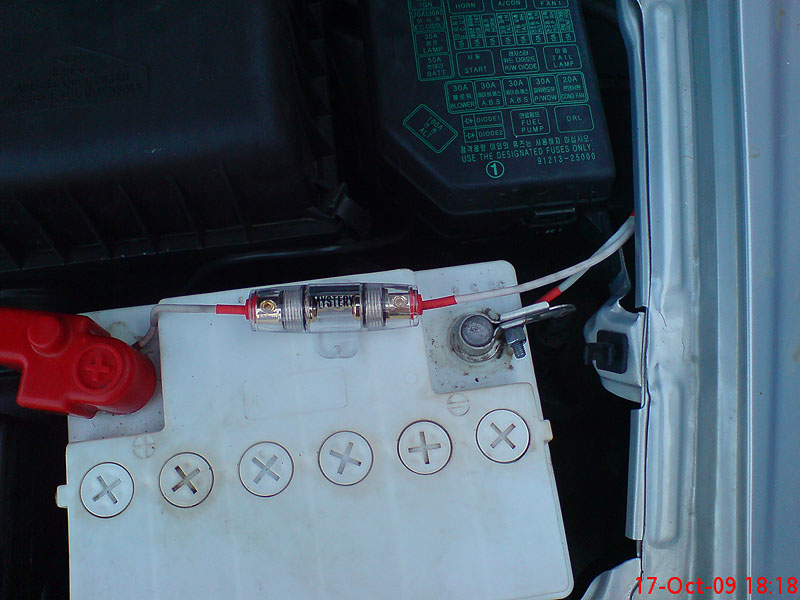

По моторному отсеку кабель закреплен стяжками, на аккумуляторе предохранитель Mystery 60А.
На все отрезки кабеля надеты термоусадки для надежности (по краям даже в два слоя).


Такая схема исправно работала пока обычный системный блок ездил в багажнике...
